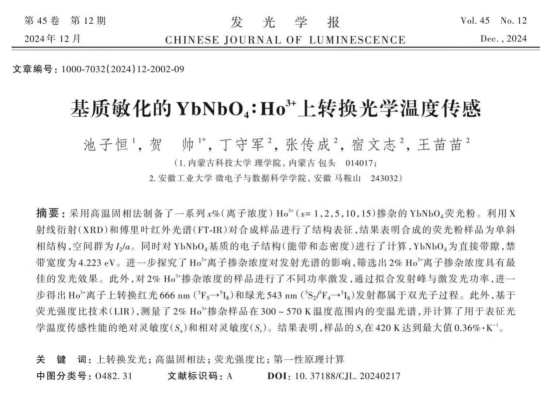

今年，我院22级应用物理学本科生池子恒在《发光学报》（EI期刊，影响因子1.35）刊发了学术论文《基质敏化的YbNbO4: Ho3+上转换光学温度传感研究》，论文的通讯作者为贺帅老师。该研究小组依托我校“稀土发光材料”研究平台，开展了不同浓度Ho3+掺杂基质敏化的YbNbO4的上转换光学温度传感研究。

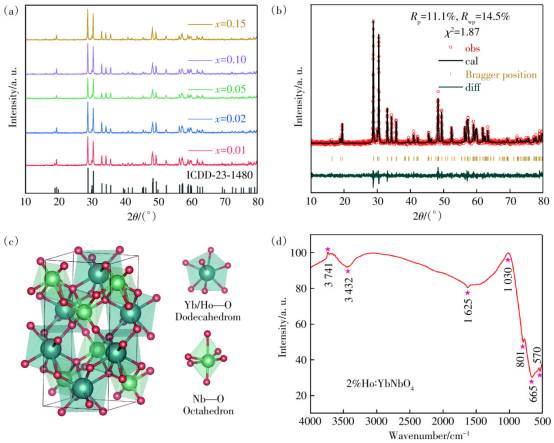

本文采用高温固相法合成了一系列x% Ho3+:YbNbO4 （x = 1, 2, 5, 10, 15）荧光粉，表征了其晶体结构。结果表明，Ho3+离子掺入并没有破坏YbNbO4的晶格结构，但使得晶格常数出现细微增大。通过对不同浓度Ho3+离子掺杂样品的发射光谱测试，筛选出最佳的Ho3+离子浓度为2%，测试了2% Ho3+∶YbNbO4样品在0.05～0.23 W功率范围内的发射光谱。结果表明，Ho3+离子特征发射峰的位置和形状不随激发光功率的变化而改变，拟合激发光功率与发射峰的积分强度，证明Ho3+离子的绿光和红光发射都是双光子过程。此外，应用荧光分支比LIR技术计算得到了材料的绝对灵敏度和相对灵敏度分别在570 K和420 K时达到最大值0.69%•K-1和0.36%•K-1，与其他Yb3+/Ho3+离子共掺的荧光粉材料相比，具有较高的灵敏度，说明该材料在非接触式光学温度测量方面具有潜在的应用前景。
该研究得到了内蒙古自治区直属高校基本科研业务费（2024YXXS077）、内蒙古自然科学基金（2022QN01006）等项目的资助和支持。
论文链接：http://cjl.lightpublishing.cn/thesisDetails#10.37188/CJL.20240217
